QHH四方型
QHH系列--靜音式重負荷四方型線性滑軌
1、低噪音設計
利用同步聯結器可使?jié)L珠均勻等間隔的排列，滾珠與滾珠間的相互撞擊金屬聲消失，尖銳的高頻聲音強度有效降低。總和的噪音強度與舊有系列比較在各個速度域有效降低約7.7分貝。
2、自潤設計無須添油
專利的同步聯結器在中間的間隔部設計有儲油的空間，可供給鋼珠在運行時潤滑之需要，且在經過方向回轉部時，能夠?qū)櫥途鶆虻难a(bǔ)充于儲油空間內，繼續均勻潤滑鋼珠，所以補充潤滑油的頻率可有效的減少。經過測試，在出廠前添加高性能的鋰皂基油脂，在0.2倍的動額定負荷下，可持續使用超過2500公里而不產生疲勞破壞。所以在出廠時即添加高性能的潤滑油脂，在一般正常使用下無需進行維護，即可確保其壽命年限。

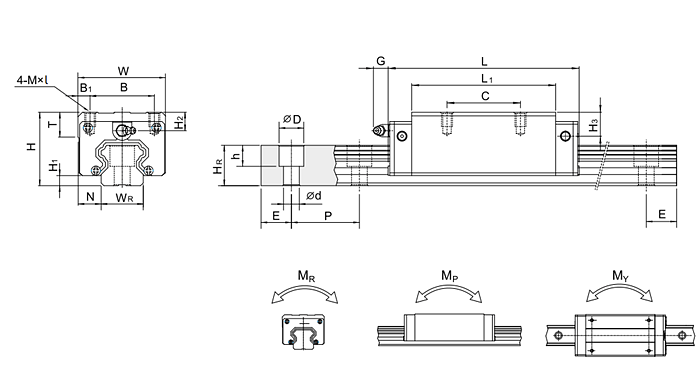

QHH系列線性滑軌尺寸表如下：
注：1kgf=9.81N
|
型號 |
組件尺寸 |
滑塊尺寸 |
導軌尺寸 |
|||||||||||||||||||||
|
H |
H1 |
N |
W |
B |
B1 |
C |
T1 |
L1 |
L |
K1 |
K2 |
G |
M |
T |
H2 |
H3 |
WR |
HR |
D |
h |
d |
P |
E |
|
|
QHH15CA |
28 |
4 |
9.5 |
34 |
26 |
4 |
26 |
- |
39.4 |
61.4 |
10 |
5 |
5.3 |
M4 |
6 |
7.95 |
8.2 |
15 |
15 |
7.5 |
5.3 |
4.5 |
60 |
20 |
|
QHH20CA |
30 |
4.6 |
12 |
44 |
32 |
6 |
36 |
- |
50.5 |
76.7 |
11.75 |
6 |
12 |
M5 |
8 |
6 |
6 |
20 |
17.5 |
9.5 |
8.5 |
6 |
60 |
20 |
|
QHH20HA |
50 |
- |
65.2 |
91.4 |
12.1 |
|||||||||||||||||||
|
QHH25CA |
40 |
5.5 |
12.5 |
48 |
35 |
6.5 |
35 |
- |
58 |
83.4 |
15.7 |
6 |
12 |
M6 |
8 |
10 |
8.5 |
23 |
22 |
11 |
9 |
7 |
60 |
20 |
|
QHH25HA |
50 |
- |
78.6 |
104 |
18.5 |
|||||||||||||||||||
|
QHH30CA |
45 |
6 |
16 |
60 |
40 |
10 |
40 |
- |
70 |
97.4 |
19.5 |
6.25 |
12 |
M8 |
8.5 |
9.5 |
9 |
28 |
26 |
14 |
12 |
9 |
80 |
20 |
|
QHH30HA |
60 |
- |
93 |
120.4 |
21.75 |
|||||||||||||||||||
|
QHH35CA |
55 |
7.5 |
18 |
70 |
50 |
10 |
50 |
- |
80 |
113.6 |
19 |
7.5 |
12 |
M8 |
10.2 |
15.5 |
13.5 |
34 |
29 |
14 |
12 |
9 |
80 |
20 |
|
QHH35HA |
72 |
- |
105.8 |
139.4 |
20.9 |
|||||||||||||||||||
|
QHH45CA |
70 |
9.2 |
20.5 |
86 |
60 |
13 |
60 |
- |
97 |
139.4 |
23 |
10 |
12.9 |
M10 |
16 |
18.5 |
20 |
45 |
38 |
20 |
17 |
14 |
105 |
22.5 |
|
QHH45HA |
80 |
- |
128.8 |
171.2 |
29.09 |
|||||||||||||||||||
|
型號 |
導軌固定螺栓尺寸 |
基本動額定負荷 |
基本靜額定負荷 |
容許靜力矩（KN-m） |
重量 |
|||
|
（mm） |
C（KN） |
C0（KN） |
MR |
MP |
MY |
滑塊 |
導軌/米 |
|
|
QHH15CA |
M4×16 |
13.88 |
14.36 |
0.10 |
0.08 |
0.08 |
0.18 |
1.45 |
|
QHH20CA |
M5×16 |
23.08 |
25.63 |
0.26 |
0.19 |
0.19 |
0.29 |
2.21 |
|
QHH20HA |
27.53 |
31.67 |
0.31 |
0.27 |
0.27 |
0.38 |
||
|
QHH25CA |
M6×20 |
31.78 |
33.68 |
0.39 |
0.31 |
0.31 |
0.50 |
3.21 |
|
QHH25HA |
39.30 |
43.62 |
0.50 |
0.45 |
0.45 |
0.68 |
||
|
QHH30CA |
M8×25 |
46.49 |
48.17 |
0.60 |
0.5 |
0.50 |
0.87 |
4.47 |
|
QHH30HA |
56.72 |
65.09 |
0.83 |
0.89 |
0.89 |
1.15 |
||
|
QHH35CA |
M8×25 |
60.52 |
63.84 |
1.07 |
0.76 |
0.76 |
1.44 |
6.30 |
|
QHH35HA |
73.59 |
86.24 |
1.45 |
1.33 |
1.33 |
1.90 |
||
|
QHH45CA |
M12×35 |
89.21 |
94.81 |
1.83 |
1.38 |
1.38 |
2.72 |
10.41 |
|
QHH45HA |
108.72 |
128.43 |
2.47 |
2.41 |
2.41 |
3.59 |
||
