KK40
KK40精密模組介紹：
|
特征： 設計及安裝容易體積小重量輕 高精度 高剛性 配備齊全 最適化設計
|
應用： FPD產業半導體產業 醫療自動化產業 面板傳送定位 檢測或試驗環境 食品機構設備
|
KK40模組精密等級：
單位 mm
|
型號 |
軌道長度 |
定位重現性 |
定位精度 |
行走平行度 |
最大扭矩（N-cm） |
||||
|
精密級 |
一般級 |
精密級 |
一般級 |
精密級 |
一般級 |
精密級 |
一般級 |
||
|
KK40 |
100/150/200 |
±0.003 |
±0.01 |
0.020 |
-- |
0.010 |
-- |
1.2 |
0.8 |

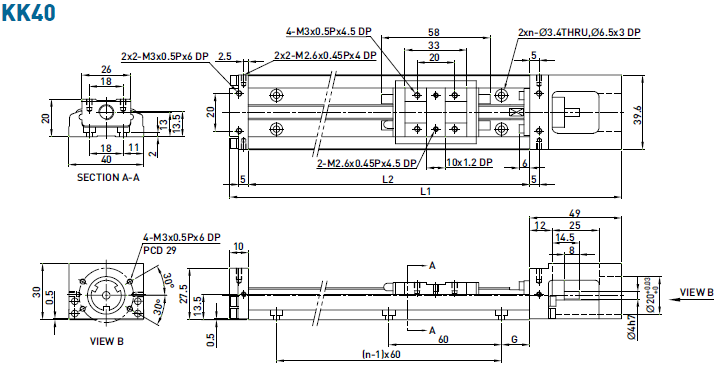

不含護蓋的KK40精密模組尺寸說明：
|
軌道長度L2 （mm） |
全長L1 （mm） |
最大行程 |
G（mm） |
n |
重量 |
||
|
A1滑座 |
A2滑座 |
A1滑座 |
A2滑座 |
||||
|
100 |
159 |
36 |
--- |
20 |
2 |
0.48 |
--- |
|
150 |
209 |
86 |
34 |
15 |
3 |
0.6 |
0.67 |
|
200 |
259 |
136 |
84 |
40 |
3 |
0.72 |
0.79 |

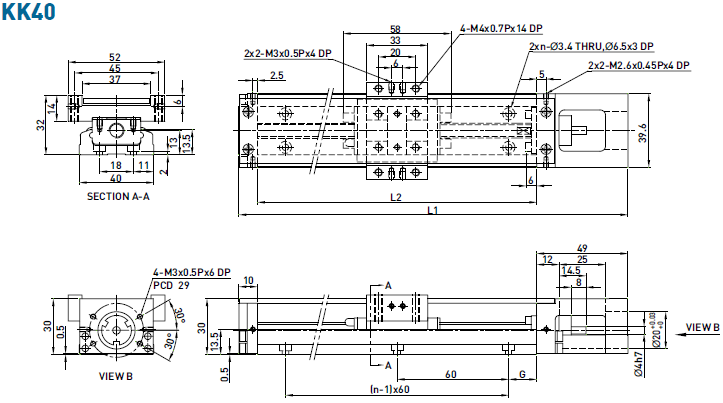

含護蓋的KK40精密模組尺寸說明：
|
軌道長度L2 （mm） |
全長L1 （mm） |
最大行程 |
G（mm） |
n |
重量 |
||
|
A1滑座 |
A2滑座 |
A1滑座 |
A2滑座 |
||||
|
100 |
159 |
36 |
--- |
20 |
2 |
0.55 |
--- |
|
150 |
209 |
86 |
34 |
15 |
3 |
0.68 |
0.76 |
|
200 |
259 |
136 |
84 |
40 |
3 |
0.82 |
0.89 |
