上銀滾珠絲杠的螺帽根據循環回流系統可分為：外循環、內循環和端蓋式三種。

（1）外循環上銀滾珠絲杠

 a、構造

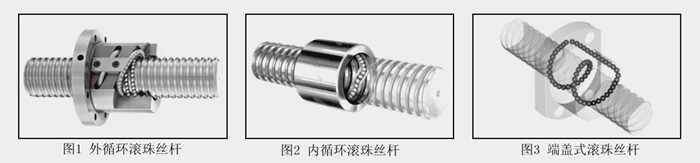

外循環是由絲杠、螺帽、鋼珠、彎管及固定塊組合而成。鋼珠介于絲桿與螺帽之中，從絲桿的螺旋溝槽進入彎管后再回到螺旋溝槽，以此來做無限循環運動。彎管裝置在螺帽外部，此種型式稱為外循環滾珠絲桿。如圖1所示。

b、特色

-可適用的絲桿外徑、導程較為廣泛

-規格齊全

-體積較大



（2）內循環上銀滾珠絲杠

a、構造

內循環是由絲桿、螺帽、鋼珠及回流蓋組合而成。鋼珠采用單圈循環，以回流蓋跨越連接兩個相鄰珠槽，鋼珠通過回流蓋改變進行方向，構成單一封閉的回流路徑。猶豫回流蓋組裝在螺帽內部，因此稱之為內循環滾珠絲桿。如圖2所示。

b、特色

-適用于一般導程

-體積小



（3）端蓋式上銀滾珠絲杠

a、構造

端蓋式絲桿是由絲杠、螺帽、鋼珠及端蓋組合而成。螺帽上加工一軸向貫穿孔作為鋼珠回流，從絲桿的螺旋溝槽進入端蓋后通過貫穿孔再回到螺旋溝槽，做無限循環運動。此設計使鋼珠得以行經螺帽的前后兩端，由于所有螺旋溝槽上都不滿有效鋼珠，因此在相同動負荷下，螺帽長度相對傳統絲桿較短。如圖3所示。

b、特色

-適用于高導程

-體積中等

-只可做單螺帽
