預壓的目的在于消除軸向間隙且降低因軸向力造成的彈性位移。也可改善滾珠絲杠的剛性。因滾珠絲桿承受軸向負荷，針對有預壓牙型的設計以哥德式為佳。此牙型具有獨特的鋼珠與珠槽接觸方式，能消除任何可能的軸向背隙并能增加剛性。

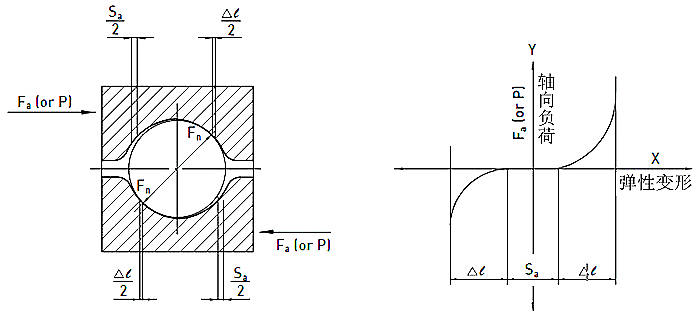

       獨特的哥德式牙型珠槽能產生大約45°的鋼珠接觸角。由外部動力及內部預壓力產生軸向力Fa能產生兩種背隙。一種是鋼珠與珠槽之間制造所產生的正向背隙Sa。另一種是由垂直于接觸點的正向力Fn所產生的彈性變形△L。制造所產生的背隙能由內部預壓力P消除，此種預壓力可藉由雙螺帽、偏移節距的單螺帽或以鋼珠大小調整預壓的單螺帽產生。彈性變形是由內部預壓力和外部負荷產生進而造成失步效應。

1、雙螺帽預壓方式

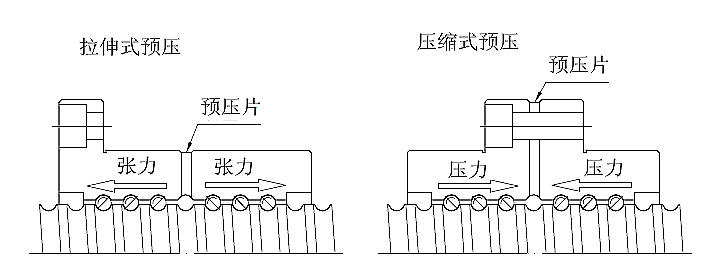

此種預壓藉由涼螺帽間的預壓片產生。“拉伸預壓”是由過大的預壓片有效的擠壓分開螺帽。“壓縮預壓”是由過小預壓片以螺栓將兩螺帽拉在一起。拉伸預壓是上銀精密級滾珠絲杠最常使用的方式。然而也能按照客戶的要求來制造壓縮預壓絲桿。滾珠絲杠的預壓必然會增加剛性，在選購的時候要說明預拉量為多少。

2、單螺帽預壓方式

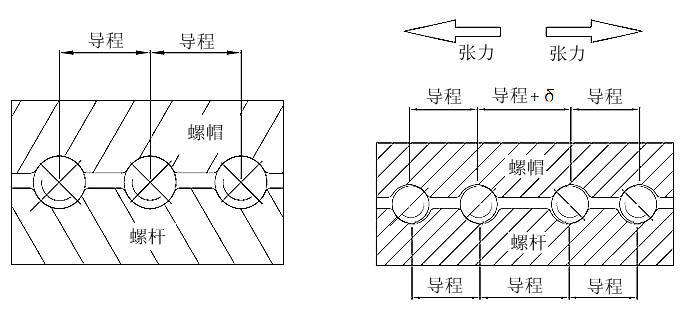

單螺母有兩種預壓方式，一種稱為“過大鋼珠預壓方式”。此種方式的鋼珠比珠槽空間大，使鋼珠產生四點接觸，如下圖所示。另一種稱為“導程偏移預壓方式”。在螺帽節距上有微量的偏移。這種方式來取代傳統雙螺帽的預壓方式，并在較短螺帽長度及較小預壓力下?lián)碛休^高剛性。但是此種方式不適用于太高預壓力。最好將預壓力控制在5%動負荷以下。
