臺灣上銀（HIWIN）公司依據客戶的藍圖或規格來制造您所需要的滾珠絲杠，并提供下列滾珠絲杠的相關資料：



1、公稱外徑	6、精度（導程誤差，幾何公差）
2、導程	7、主軸轉速
3、螺牙長度及絲杠總長度	8、靜額定負荷、動額定負荷、預壓扭矩
4、肩部尺寸	9、螺帽安全考量
5、螺帽型式	10、油孔位置

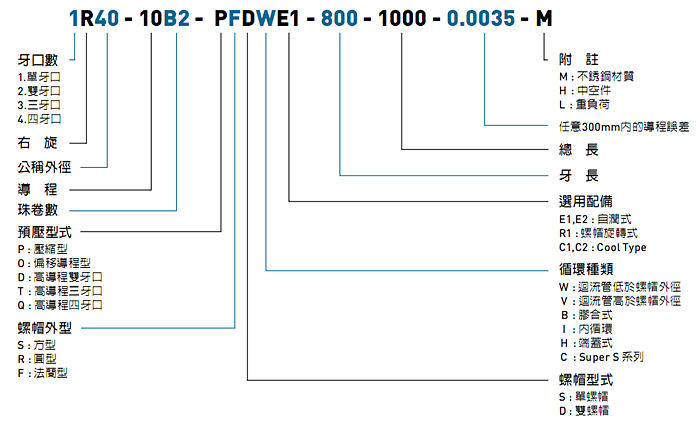

上銀滾珠絲杠的規格型號

珠圈數說明：

A:1.5，B:2.5，C:3.5	T3:3	S1:1.8×1	U1:2.8×1	K2:2
A2:1.5×2	T4:4	S2:1.8×2	U2:2.8×2	K3:3
B2:2.5×2	T5:5	S4:1.8×4	V2:0.8×2	K4:4
C1:3.5×1	T6:6



注：1、外徑導程可依客戶的需求設計。

      2、右旋為一般標準，左旋產品也可提供。

      3、長度可依客戶需求提供。

      4、客戶需要不銹鋼等特殊材質的滾珠絲杠，請與啟威機電客服洽談。

      5、當您填好滾珠絲杠資料表，請與啟威機電客服聯系，我們將立刻回復您。

      6、若您要訂購DIN 69051型螺帽，請加注“DIN”。
