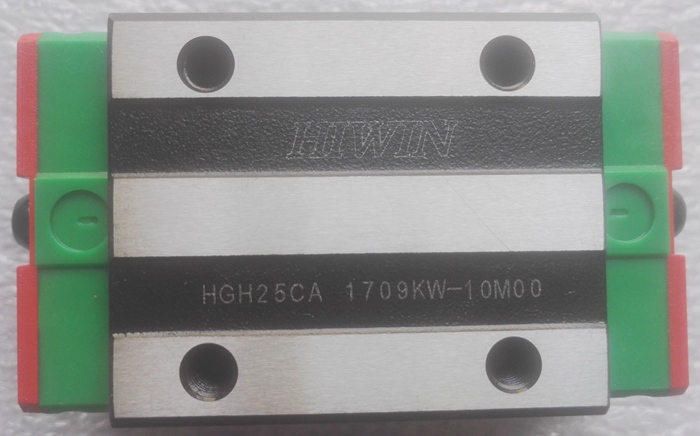

HIWIN上銀導軌HGH25CA
HIWIN上銀導軌HGH25CA規格尺寸圖
注：1kgf=9.81N
|
型號 |
組件尺寸 |
滑塊尺寸 |
滑軌尺寸 |
||||||||||||||||||||
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
T |
H2 |
H3 |
WR |
HR |
D |
h |
d |
P |
E |
|
|
HGH25CA |
40 |
5.5 |
12.5 |
48 |
35 |
6.5 |
35 |
58 |
84 |
16.8 |
6 |
12 |
M6 |
8 |
10 |
9 |
23 |
22 |
11 |
9 |
7 |
60 |
20 |
|
型號 |
滑軌固定螺栓尺寸 |
基本動額定負荷 |
基本靜額定負荷 |
容許靜力矩（KN-m） |
重量 |
|||
|
（mm） |
C（KN） |
C0（KN） |
MR |
MP |
MY |
滑塊 |
導軌/米 |
|
|
HGH25CA |
M6×20 |
26.48 |
36.49 |
0.42 |
0.33 |
0.33 |
0.51 |
3.21 |
臺灣HIWIN導軌HGH25CA行走平行度
|
滑軌長度 |
精度等級(μm) |
||||
|
C |
H |
P |
SP |
UP |
|
|
0 ~100 |
12 |
7 |
3 |
2 |
2 |
|
100~200 |
14 |
9 |
4 |
2 |
2 |
|
200~300 |
15 |
10 |
5 |
3 |
2 |
|
300~500 |
17 |
12 |
6 |
3 |
2 |
|
500~700 |
20 |
13 |
7 |
4 |
2 |
|
700~900 |
22 |
15 |
8 |
5 |
3 |
|
900~1100 |
24 |
16 |
9 |
6 |
3 |
|
1100~1500 |
26 |
18 |
11 |
7 |
4 |
|
1500~1900 |
28 |
20 |
13 |
8 |
4 |
|
1900~2500 |
31 |
22 |
15 |
10 |
5 |
|
2500~3100 |
33 |
25 |
18 |
11 |
6 |
|
3100~3600 |
36 |
27 |
20 |
14 |
7 |
|
3600~4000 |
37 |
28 |
21 |
15 |
7 |
上銀導軌HGH25CA預壓等級（HG系列線性滑軌提供三種標準預壓，可依據用途選擇合適的預壓力）
| 預 壓 等 級 | 標 記 | 預壓力 | 使用條件 | 使用范圍 |
| 無預壓 | Z0 | 0~0.02C | 負荷方向固定且沖擊小，精度要求低 | 搬送裝置，自動包裝機，自動化產業機械，一般工業機械的XY軸，焊接機，熔斷機，工具交換裝置 |
| 中預壓 | ZA | 0.05C~0.07C | 輕負荷且要求高精度 | 一般工業機械的Z軸，放電加工機，NC車床，精密XY平臺，測定器，機械加工中心，立式加工中心，工業用機器人，自動涂裝機，各種高速材料供給裝置 |
| 重預壓 | ZB | 0.10C~0.12C | 剛性要求，且有振動，沖擊之使用環境 | 機械加工中心，磨床，NC車床，立式或臥式銑床，機床的Z軸，重切削加工機 |
| 等 級 | 互換性線軌（單出件） | 非互換性線軌（組合件） | ||
| 預 壓 等 級 | Z0，ZA | Z0，ZA，ZB | ||
臺灣上銀HIWIN導軌HGH25CA端距(E)
東莞啟威公司備有導軌標準長度庫存供應客戶需求。若客戶訂購非標準長度導軌時，端面距離E的尺寸最好不要大于1/2P,防止因E的尺寸過大導致導軌裝配后端部的不穩定，從而降低直線導軌的精度。
L=(n-1)×P+2×E
L:導軌總長度
n:螺栓孔數
P:螺栓孔與孔之間的距離
E：最邊上的螺栓孔中心至端面的距離
舉例說明：HGH25CA2R700ZAC，孔與孔之間的距離為60，總長為700，計算方式如下：
700÷60=11.66667，那么導軌可以分成11等分，余下的就是導軌端距總和。700-60×11=40,由此可知，導軌兩端端距總和為40，如果端距平分就是20-20,其他分法:19-21,18-22,17-23,16-24.......，只要總和等于40就可以了。
上銀HIWIN導軌HGH25CA滑軌安裝方式（一種是上鎖式，一種是下鎖式）
HIWIN熱銷型號:
HGH15CA HGW15CA HGH20CA HGW25CA HGW25HA HGW30CA HGH25HA HGW45CA EGH15CA MGN9C
