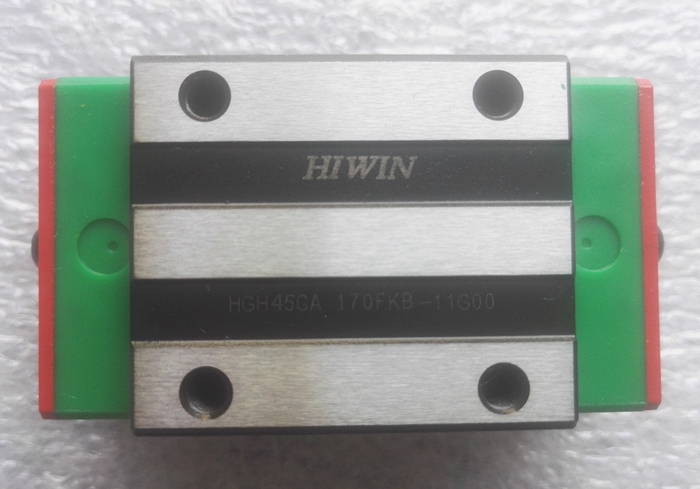

上銀直線導軌HGH45CA

發布時間:2018/3/12 17:00:48 瀏覽次數:1723

上銀直線導軌HGH45CA規格尺寸圖

注：1kgf=9.81N

型號	組件尺寸			滑塊尺寸													滑軌尺寸
型號	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M	T	H2	H3	WR	HR	D	h	d	P	E
HGH45CA	70	9.5	20.5	86	60	13	60	97	139.4	23	10	12.9	M10	16	18.5	30.5	45	38	20	17	14	105	22.5

型號	滑軌固定螺栓尺寸	基本動額定負荷	基本靜額定負荷	容許靜力矩（KN-m）			重量
型號	（mm）	C（KN）	C0（KN）	MR	MP	MY	滑塊	導軌/米
HGH45CA	M12×35	77.57	102.71	1.98	1.55	1.55	2.73	10.41

臺灣上銀導軌HGH45CA行走平行度

滑軌長度	精度等級(μm)
滑軌長度	C	H	P	SP	UP
0 ~100	12	7	3	2	2
100~200	14	9	4	2	2
200~300	15	10	5	3	2
300~500	17	12	6	3	2
500~700	20	13	7	4	2
700~900	22	15	8	5	3
900~1100	24	16	9	6	3
1100~1500	26	18	11	7	4
1500~1900	28	20	13	8	4
1900~2500	31	22	15	10	5
2500~3100	33	25	18	11	6
3100~3600	36	27	20	14	7
3600~4000	37	28	21	15	7

上銀直線導軌HGH45CA預壓等級（HG系列線性滑軌提供三種標準預壓，可依據用途選擇合適的預壓力）

預 壓等級	標 記	預壓力	使用條件	使用范圍
無預壓	Z0	0~0.02C	負荷方向固定且沖擊小，精度要求低	搬送裝置，自動包裝機，自動化產業機械，一般工業機械的XY軸，焊接機，熔斷機，工具交換裝置
中預壓	ZA	0.05C~0.07C	輕負荷且要求高精度	一般工業機械的Z軸，放電加工機，NC車床，精密XY平臺，測定器，機械加工中心，立式加工中心，工業用機器人，自動涂裝機，各種高速材料供給裝置
重預壓	ZB	0.10C~0.12C	剛性要求，且有振動，沖擊之使用環境	機械加工中心，磨床，NC車床，立式或臥式銑床，機床的Z軸，重切削加工機
等級	互換性線軌（單出件）			非互換性線軌（組合件）
預 壓等級	Z0，ZA			Z0，ZA，ZB

臺灣上銀導軌HGH45CA端距(E)

東莞啟威公司備有導軌標準長度庫存供應客戶需求。若客戶訂購非標準長度導軌時，端面距離E的尺寸最好不要大于1/2P,防止因E的尺寸過大導致導軌裝配后端部的不穩定，從而降低直線導軌的精度。

L=(n-1)×P+2×E

L:導軌總長度

n:螺栓孔數

P:螺栓孔與孔之間的距離

E：最邊上的螺栓孔中心至端面的距離

舉例說明：HGH45CA2R1000ZAC，孔與孔之間的距離為105，總長為1000，計算方式如下：

1000÷105=9.5238，那么導軌可以分成9等分，余下的就是導軌端距總和。1000-105×9=55,由此可知，導軌兩端端距總和為55，如果端距平分就是27.5-27.5,其他分法:27-28,26-29,25-30,24-31.......，只要總和等于55就可以了。

HIWIN上銀直線導軌HGH45CA滑軌安裝方式（一種是上鎖式，一種是下鎖式）
