上銀直線模組KK4001P-150A1-F0

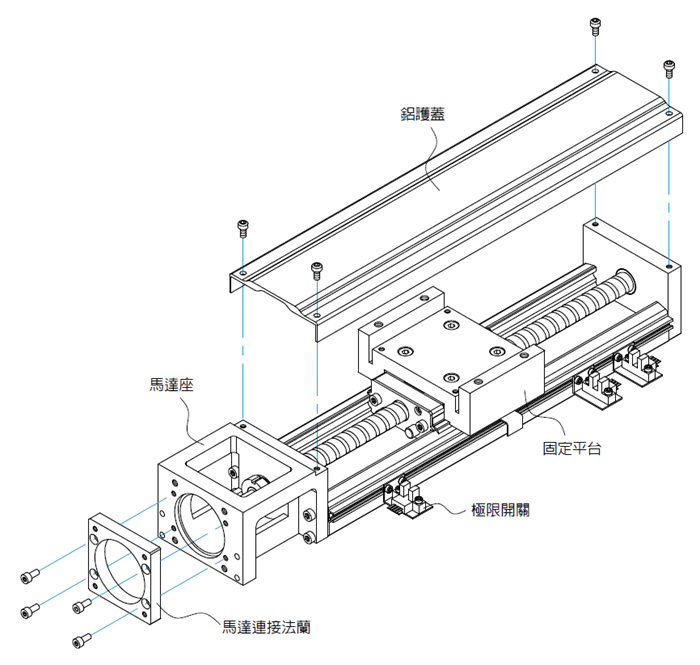

上銀直線模組KK4001P-150A1-F0配件組裝三維圖：
臺灣HIWIN絲桿模組KK4001P配件的用途：
| 鋁護蓋、伸縮護套 | 可防止異物、雜質進入KK模組之內而影響其使用壽命、精度、順暢度。 |
| 馬達連接法蘭 | 可將各種不同馬達鎖固于上銀KK模組之上。 |
| 極限開關 | 提供滑塊定位、啟動原點以及防止滑塊超過行程之安全機製。 |

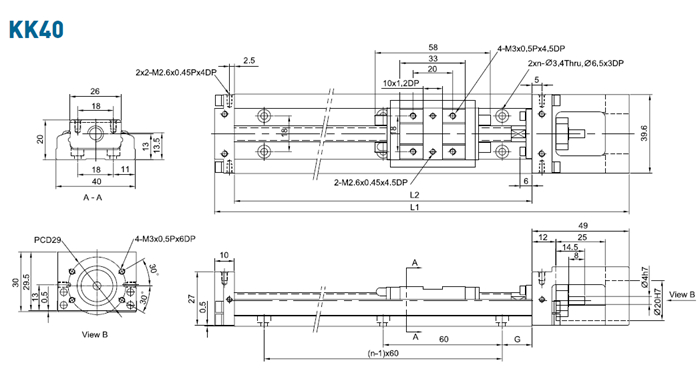

HIWIN上銀直線模組KK4001P-150A1-F0尺寸表：
|
型號 |
軌道長度L2 （mm） |
全長L1 （mm） |
最大行程 |
G（mm） |
n |
重量 |
||
|
A1滑座 |
A2滑座 |
A1滑座 |
A2滑座 |
|||||
|
KK4001P-150A1-F0 |
150 |
209 |
86 |
34 |
15 |
3 |
0.6 |
0.67 |
上銀線性模組KK40負載規格:
|
型號 |
滾珠絲杠 |
線性滑軌 |
|||||||||||
|
公稱外徑 |
導程 |
基本動額定負荷（N）
|
基本凈額定負荷（N） |
基本動額定負荷（N）
|
基本凈額定負荷（N）
|

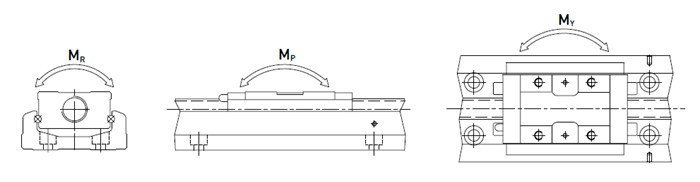

容許靜力矩 |
|||||||
|
俯仰MP （N-m） |
偏擺MY （N-m） |
滾動MR （N-m） |
|||||||||||
|
-- |
-- |
滑座A |
滑座A |
滑座A1
|
滑座A2
|
滑座A1
|
滑座A2 |
滑座A1
|
滑座A2 |
||||
|
KK4001P-150A1 |
8 |
1 |
735 |
1538 |
3920 |
6468 |
33 |
182 |
33 |
182 |
81 |
162 |
|
上銀HIWIN模組KK4001P精度等級及最大速度：
|
型號 |
定位重現性 (mm) |
定位精度 (mm)
|
行走平行度 (mm)
|
最大啟動扭力 （N-cm） |
最大速度 （mm/sec） |
|
KK4001P-150A1 |
±0.003 |
0.020 |
0.010 |
1.2 |
190 |
臺灣上銀直線模組選型步驟：
|
1. 使用條件 ① 有效行程 ② 空間位置限制（寬度、高度、長度） ③ 安裝方式（水平、豎直、側掛） ④ 負載重心位置 ⑤ 運轉條件（導程、速度、加減速度、工作周期） ⑥ 使用環境（高溫、震動、油、水、腐蝕） |
5. 馬達負載計算 ① 最高速度 ② 馬達解析度 ③ 馬達扭矩計算 |
|
2. 要求精度 ① 位置精度 ② 重現精度 ③ 行走平行度 |
6. 運轉分析 ① 加速度 ② 實際運轉模式 |
|
3. 應用形式 ① 單軸 ② 兩軸 ③ 多軸 ④ 特殊組合 |
7. 其他配件 ① 相關配件選用 （極限開關、馬達轉接板、鋁護蓋、電纜保護管） |
|
4. 馬達選用 ① AC伺服馬達 ② 步進馬達 ③ 有無剎車（內附、外掛） |
8. 最終確認 ① 使用條件再確認 ② 價格、交期 ③ 追加加工 ④ 特殊要求 |

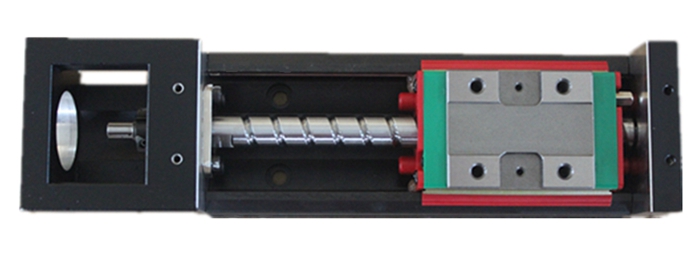

上銀線性模組KK4001P-150A1-F0產品性能：
上銀模組主要是透過模組化之設計，將滾珠絲桿和線性滑軌整合在一起，因此可提供具有高精度、快速安裝、選用、高剛性、體積小、節省空間等特性。
藉由高精度之滾珠絲桿做為傳動機構，以及配合最佳化設計之U型軌道做為導引機構，來確保精度與剛性之需求。
HIWIN模組熱銷型號：
KK4001P-100A1-F0 KK4001P-200A1-F0 KK4001C-150A1-F0 KK8610P-640A1-F0
KK5002P-200A1-F0 KK6005P-300A1-F0 KK6010C-500A1-F0 KK8620C-540A1-F0
