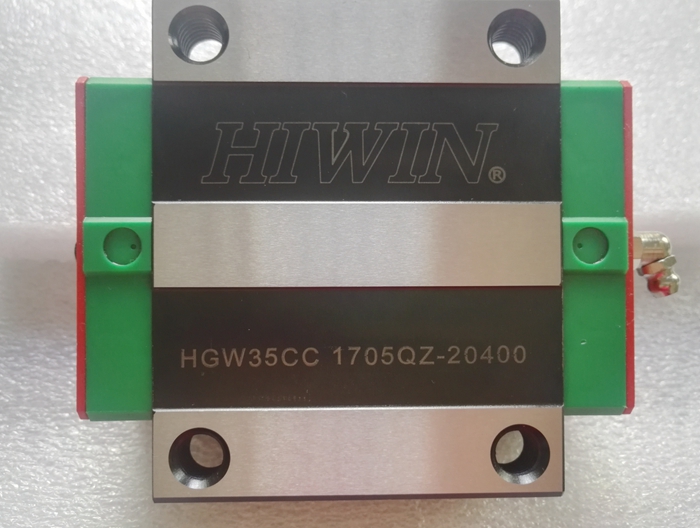

上銀導軌HGW35CA
上銀導軌HGW35CA尺寸圖：
注：1kgf=9.81N
|
型號 |
組件尺寸（mm） |
滑塊尺寸（mm） |
滑軌尺寸（mm） |
||||||||||||||||||||
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
T |
H2 |
H3 |
WR |
HR |
D |
h |
d |
P |
E |
|
|
HGW35CA |
48 |
7.5 |
33 |
100 |
82 |
9 |
62 |
80 |
112.4 |
14.6 |
7 |
12 |
M10 |
10.1 |
9 |
12.6 |
34 |
29 |
14 |
12 |
9 |
80 |
20 |
|
型號 |
滑軌固定螺栓尺寸 |
基本動額定負荷 |
基本靜額定負荷 |
容許靜力矩（KN-m） |
重量（kg） |
|||
|
（mm） |
C（KN） |
C0（KN） |
MR |
MP |
MY |
滑塊 |
導軌/米 |
|
|
HGW35CA |
M8×25 |
49.52 |
69.16 |
1.16 |
0.81 |
0.81 |
1.56 |
6.30 |
臺灣上銀直線導軌HG系列行走平行度：
|
滑軌長度（mm） |
精度等級(μm) |
||||
|
C |
H |
P |
SP |
UP |
|
|
0 ~100 |
12 |
7 |
3 |
2 |
2 |
|
100~200 |
14 |
9 |
4 |
2 |
2 |
|
200~300 |
15 |
10 |
5 |
3 |
2 |
|
300~500 |
17 |
12 |
6 |
3 |
2 |
|
500~700 |
20 |
13 |
7 |
4 |
2 |
|
700~900 |
22 |
15 |
8 |
5 |
3 |
|
900~1100 |
24 |
16 |
9 |
6 |
3 |
|
1100~1500 |
26 |
18 |
11 |
7 |
4 |
|
1500~1900 |
28 |
20 |
13 |
8 |
4 |
|
1900~2500 |
31 |
22 |
15 |
10 |
5 |
|
2500~3100 |
33 |
25 |
18 |
11 |
6 |
|
3100~3600 |
36 |
27 |
20 |
14 |
7 |
|
3600~4000 |
37 |
28 |
21 |
15 |
7 |
臺灣上銀線性滑軌HG系列預壓等級：
| 預 壓 等 級 | 標 記 | 預壓力 | 使用條件 | 使用范圍 |
| 無預壓 | Z0 | 0~0.02C | 負荷方向固定且沖擊小，精度要求低 | 搬送裝置，自動包裝機，自動化產業機械，一般工業機械的XY軸，焊接機，熔斷機，工具交換裝置 |
| 中預壓 | ZA | 0.05C~0.07C | 輕負荷且要求高精度 | 一般工業機械的Z軸，放電加工機，NC車床，精密XY平臺，測定器，機械加工中心，立式加工中心，工業用機器人，自動涂裝機，各種高速材料供給裝置 |
| 重預壓 | ZB | 0.10C~0.12C | 剛性要求，且有振動，沖擊之使用環境 | 機械加工中心，磨床，NC車床，立式或臥式銑床，機床的Z軸，重切削加工機 |
| 等 級 | 互換性線軌（單出件） | 非互換性線軌（組合件） | ||
| 預 壓 等 級 | Z0，ZA | Z0，ZA，ZB | ||
臺灣上銀導軌HGW35CA（HGW35CC）端距(E) ：
東莞市啟威五金機電有限公司備有導軌標準長度庫存供應客戶需求。若客戶訂購非標準長度導軌時，端面距離E的尺寸最好不要大于1/2P,防止因E的尺寸過大導致導軌裝配后端部的不穩定，從而降低直線導軌的精度。
L=(n-1)×P+2×E
L:導軌總長度（mm）
n:螺栓孔數
P:螺栓孔與孔之間的距離（mm）
E：最邊上的螺栓孔中心至端面的距離（mm）
舉例說明：HGW35CA2R1000ZAC，孔與孔之間的距離為80，總長為1000，計算方式如下：
1000÷80=12.5，那么導軌可以分成12等分，余下的就是導軌端距總和。1000-80×12=40,由此可知，導軌兩端端距總和為40，如果端距平分就是20-20,其他分法:21-19,22-18,23-17,24-16.......，只要總和等于40就可以了。
上銀HG系列滑軌安裝方式（一種是上鎖式，一種是下鎖式）
上銀導軌HGW35CA的維護與保養：
上銀HIWIN導軌屬于精密零件，因而在使用時要求有相當地慎重態度，如果使用不當，也不能達到預期的性能效果，而且容易使導軌損壞。因此使用導軌時應注意以下事項：
1、保持導軌及其周圍環境的清潔，即使肉眼看不見的微小灰塵進入導軌，也會增加導軌的磨損，振動和噪聲。
2、導軌在使用安裝時要認真仔細，不允許強力沖壓，不允許用錘直接敲擊導軌，不允許通過滾動體傳遞壓力。
3、使用合適、準確的安裝工具，盡量使用專用工具，極力避免使用布類和短纖維之類的東西。
4、防止導軌的銹蝕，直接用手拿取導軌時，要充分洗去手上的汗液，并涂以優質礦物油后再進行操作，在雨季和夏季尤其要注意防銹。
5、導軌長時間在沒有潤滑油潤滑的情況下工作，磨損會大大增加。隔斷時間為導軌涂潤滑油是一個很好的解決辦法，經常潤滑可以大大提高導軌的使用壽命。
HIWIN熱銷型號:
HGH35CA HGW35HA MGN15C MGW7C QHH15CA QEW25CA RGH55CA RGW25CC EGH25CA EGW35CA
