東莞啟威五金機電有限公司專業代理HIWIN導軌，很多客戶在購買以后不能正確的安裝HIWIN導軌，導致設備在使用過程中出現不必要的維修。我司的專業技術人員給大家詳細講解下HIWIN導軌的正確安裝步驟，客戶在安裝的時候可以作為參考，具體問題可以來電咨詢我們的技術人員。

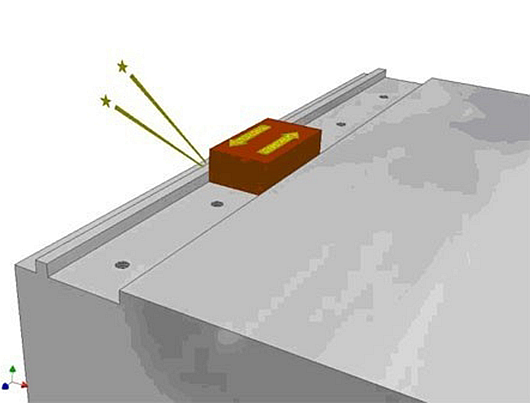

步驟.1:在安裝直線導軌之前必須清除機械安裝面的毛邊、污物及表面傷痕。

注意: 直線滑軌在正式安裝前均涂有防銹油，安裝前請用清洗油類將基準面洗凈后再安裝，通常將防銹油清除后，基準面較容易生銹，所以建議涂抹上黏度較低的主軸用潤滑油。

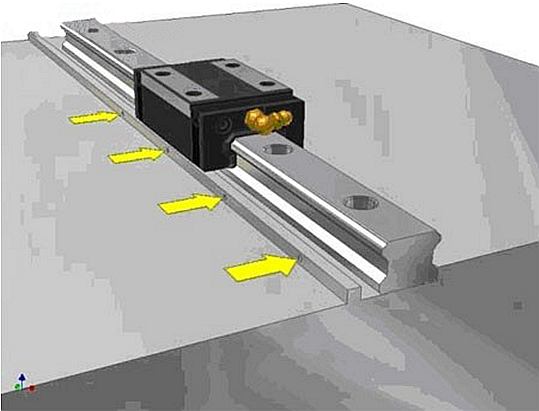

步驟.2:將主軌輕輕安置在床臺上，使用側向固定螺絲或其他固定治具使線軌與側向安裝面輕輕貼合。

注意:安裝使用前要確認螺絲孔是否吻合，假設底座加工孔不吻合又強行鎖緊螺栓，會大大影響到組合精度與使用品質。

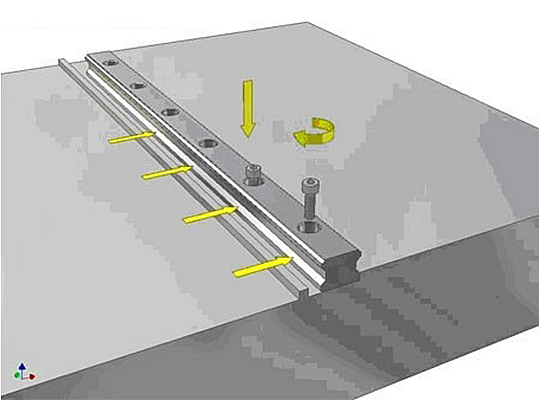

步驟.3由中央向兩側按順序將滑軌的定位螺絲稍微旋緊，使軌道與垂直安裝 面稍微貼合。



順序是由中央位置開始向兩端迫緊可以得到較穩定的精度。垂直基準面稍微旋緊后，加強側向基準面的鎖緊力，使主軌可以確實貼合側向基準面。

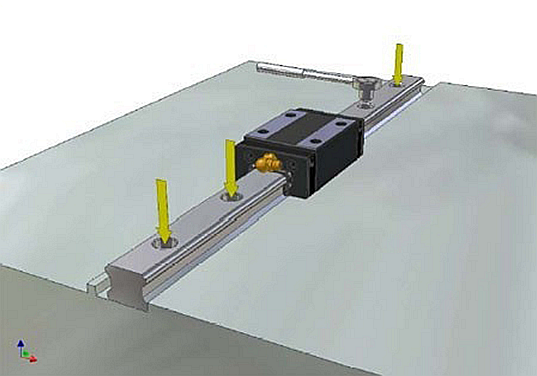

步驟.4使用扭力扳手，依照各種材質鎖緊扭矩將滑軌之定位螺絲慢慢旋緊。

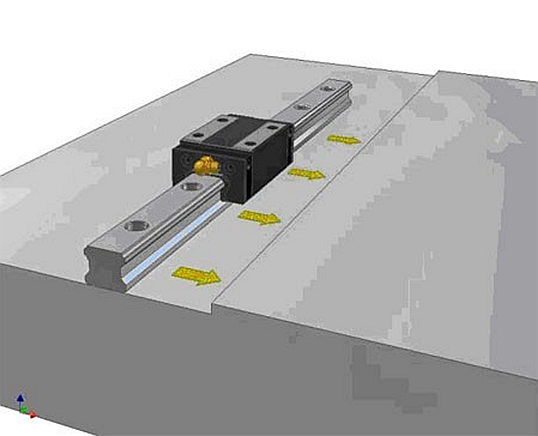

步驟.5 使用同安裝方式安裝副軌，且個別安裝滑座至主軌與副軌上。



注意滑座安裝上線性滑軌后，后續許多附屬件由于安裝空間有限無法安裝，必須于此階段將所須附件一并安裝。(附件可能為油嘴、油管接頭、或是防塵系統等。)

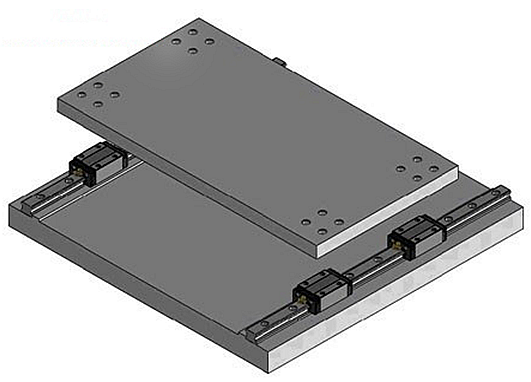

步驟6:輕輕安置移動平臺到主軌與副軌的滑座上。

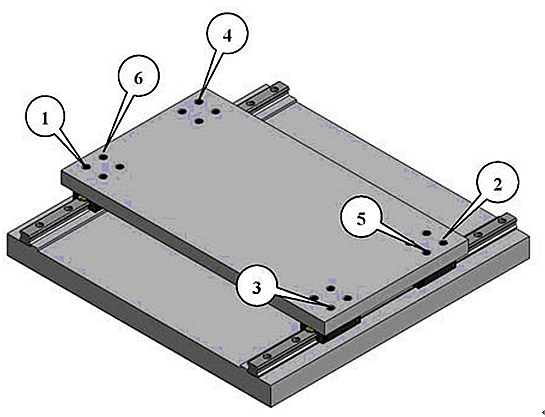

步驟7:先鎖緊移動平臺上的側向迫緊螺絲，安裝定位后將在依照下列順序進行。





以上是我司對于HIWIN導軌的安裝步驟詳細解說，如有其他疑問，同樣可以來電咨詢我們的客服人員。我司提供24小時服務熱線，隨時為您解決HIWIN導軌在安裝、使用、維護過程中的燃眉之急。
