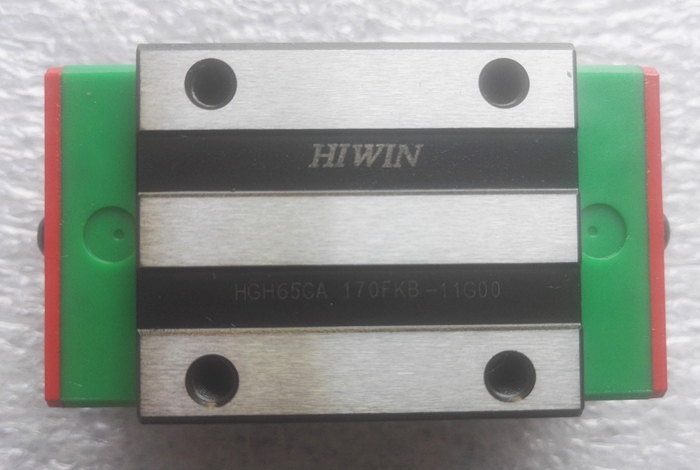

上銀導軌HGH65CA

發布時間:2018/3/14 16:36:17 瀏覽次數:1100

上銀導軌HGH65CA規格尺寸圖

注：1kgf=9.81N

臺灣上銀導軌HGH65CA行走平行度

上銀直線導軌HGH65CA預壓等級（HG系列線性滑軌提供三種標準預壓，可依據用途選擇合適的預壓力）

預壓等級	標記	預壓力	使用條件	使用范圍
無預壓	Z0	0~0.02C	負荷方向固定且沖擊小，精度要求低	搬送裝置，自動包裝機，自動化產業機械，一般工業機械的XY軸，焊接機，熔斷機，工具交換裝置
中預壓	ZA	0.05C~0.07C	輕負荷且要求高精度	一般工業機械的Z軸，放電加工機，NC車床，精密XY平臺，測定器，機械加工中心，立式加工中心，工業用機器人，自動涂裝機，各種高速材料供給裝置
重預壓	ZB	0.10C~0.12C	剛性要求，且有振動，沖擊之使用環境	機械加工中心，磨床，NC車床，立式或臥式銑床，機床的Z軸，重切削加工機
等級	互換性線軌（單出件）			非互換性線軌（組合件）
預壓等級	Z0，ZA			Z0，ZA，ZB

臺灣上銀HIWIN導軌HGH65CA端距(E)

東莞市啟威五金機電有限公司備有導軌標準長度庫存供應客戶需求。若客戶訂購非標準長度導軌時，端面距離E的尺寸最好不要大于1/2P,防止因E的尺寸過大導致導軌裝配后端部的不穩定，從而降低直線導軌的精度。

L=(n-1)×P+2×E

L:導軌總長度（mm）

n:螺栓孔數

P:螺栓孔與孔之間的距離（mm）

E：最邊上的螺栓孔中心至端面的距離（mm）

舉例說明：HGH65CA2R2000ZAC，孔與孔之間的距離為150，總長為2000，計算方式如下：

2000÷150=13.333，那么導軌可以分成13等分，余下的就是導軌端距總和。2000-150×13=50,由此可知，導軌兩端端距總和為50，如果端距平分就是25-25,其他分法:26-24,27-23,28-22,29-21.......，只要總和等于50就可以了。

上銀HG系列滑軌安裝方式（一種是上鎖式，一種是下鎖式）

上銀導軌滑塊必備小常識：

1.導軌滑塊存放

存放導軌滑塊時請確定涂上防銹油封入指定封套中,并水平放置,且避免高低溫及高度潮濕的環境。使用環境溫度請勿超過80℃，瞬時溫度請勿超過100℃。

（1）滑塊和滑軌在傾斜后可能因本身重量而落下，請小心注意。

（2）敲擊或摔落滑軌，即使外觀看不出破損，但可能造成功能上的損失，請小心注意。

（3）請勿自行分解滑塊，因可能導致異物進入或對組裝精度造成不利影響。

（4）要放在常溫的房間里。

（5）導軌上面要刷一些防銹油，防止導軌遇空氣氧化生銹。

（6）為了防止油脂揮發，最好在外面包上一層薄膜。

（7）導軌水平放置在一個平臺物架上，防止變形。

（8）導軌勿壓重物，避免因重壓產生變形。

2.導軌滑塊潤滑

（1）請先擦拭防銹油后再注入潤滑油使用。（建議使用油黏滯度約為30-150cSt的潤滑油）

（2）請勿將不同性質的潤滑油混合使用。

（3）采用潤滑油潤滑時，會因不同安裝方式而不同，請先與東莞啟威聯系。
