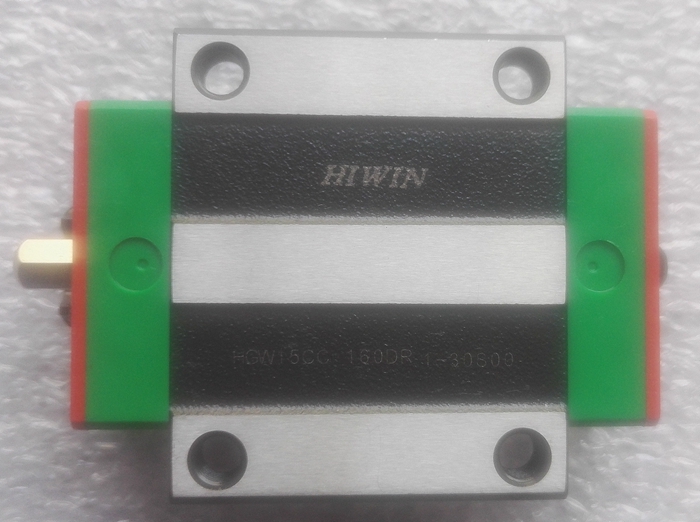

上銀直線導軌HGW15CA

發布時間:2018/3/16 9:49:59 瀏覽次數:911

上銀直線導軌HGW15CA規格尺寸圖

注：1kgf=9.81N

型號	組件尺寸（mm）			滑塊尺寸（mm）													滑軌尺寸（mm）
型號	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M	T	H2	H3	WR	HR	D	h	d	P	E
HGW15CA	24	4.3	16	47	38	4.5	30	39.4	61.4	8	4.85	5.3	M5	6	3.95	3.7	15	15	7.5	5.3	4.5	60	20

型號	滑軌固定螺栓尺寸	基本動額定負荷	基本靜額定負荷	容許靜力矩（KN-m）			重量（kg）
型號	（mm）	C（KN）	C0（KN）	MR	MP	MY	滑塊	導軌/米
HGW15CA	M4×16	11.38	16.97	0.12	0.10	0.10	0.17	1.45

臺灣上銀導軌HGW15CA行走平行度

滑軌長度（mm）	精度等級(μm)
滑軌長度（mm）	C	H	P	SP	UP
0 ~100	12	7	3	2	2
100~200	14	9	4	2	2
200~300	15	10	5	3	2
300~500	17	12	6	3	2
500~700	20	13	7	4	2
700~900	22	15	8	5	3
900~1100	24	16	9	6	3
1100~1500	26	18	11	7	4
1500~1900	28	20	13	8	4
1900~2500	31	22	15	10	5
2500~3100	33	25	18	11	6
3100~3600	36	27	20	14	7
3600~4000	37	28	21	15	7

臺灣上銀直線導軌HGW15CA預壓等級（HG系列線性滑軌提供三種標準預壓，可依據用途選擇合適的預壓力）

預壓等級	標記	預壓力	使用條件	使用范圍
無預壓	Z0	0~0.02C	負荷方向固定且沖擊小，精度要求低	搬送裝置，自動包裝機，自動化產業機械，一般工業機械的XY軸，焊接機，熔斷機，工具交換裝置
中預壓	ZA	0.05C~0.07C	輕負荷且要求高精度	一般工業機械的Z軸，放電加工機，NC車床，精密XY平臺，測定器，機械加工中心，立式加工中心，工業用機器人，自動涂裝機，各種高速材料供給裝置
重預壓	ZB	0.10C~0.12C	剛性要求，且有振動，沖擊之使用環境	機械加工中心，磨床，NC車床，立式或臥式銑床，機床的Z軸，重切削加工機
等級	互換性線軌（單出件）			非互換性線軌（組合件）
預壓等級	Z0，ZA			Z0，ZA，ZB

臺灣上銀HIWIN導軌HGW15CA（HGW15CC）端距(E)

東莞市啟威五金機電有限公司備有導軌標準長度庫存供應客戶需求。若客戶訂購非標準長度導軌時，端面距離E的尺寸最好不要大于1/2P,防止因E的尺寸過大導致導軌裝配后端部的不穩定，從而降低直線導軌的精度。

L=(n-1)×P+2×E

L:導軌總長度（mm）

n:螺栓孔數

P:螺栓孔與孔之間的距離（mm）

E：最邊上的螺栓孔中心至端面的距離（mm）

舉例說明：HGW15CA2R640ZAC，孔與孔之間的距離為60，總長為640，計算方式如下：

640÷60=10.667，那么導軌可以分成10等分，余下的就是導軌端距總和。640-60×10=40,由此可知，導軌兩端端距總和為40，如果端距平分就是20-20,其他分法:21-19,22-18,23-17,24-16.......，只要總和等于40就可以了。

上銀HG系列滑軌安裝方式（一種是上鎖式，一種是下鎖式）

上銀導軌組裝注意事項:
上銀導軌屬于高精度的機械專用精密傳動件，一旦有損傷則會影響其使用效果，固在組裝時應注意以下事項：
A、在滑塊與滑軌需組合的情況下，首選需水平放置滑軌，然后將滑塊對直滑軌一端水平放置，最后把滑塊推到滑軌上即可。（注意：滑塊內必須有黑色夾軌，夾軌的作用：防止鋼珠掉出來）
B、勿擅自拆卸各部位，擅自拆卸會招致粉塵的進入或使各部位組合精度降低，因此，請不要隨便拆卸。
C、挪動導軌時需注意：傾斜滑軌，滑塊就會移動，這時需留意不要使滑塊從滑軌上滑落，以免摔傷滑塊或使滑塊內的鋼珠掉出來。
D、上銀滑塊綠色端蓋是用塑膠制成的，如用力敲打或碰撞，就會使其受損，故需多加注意。
