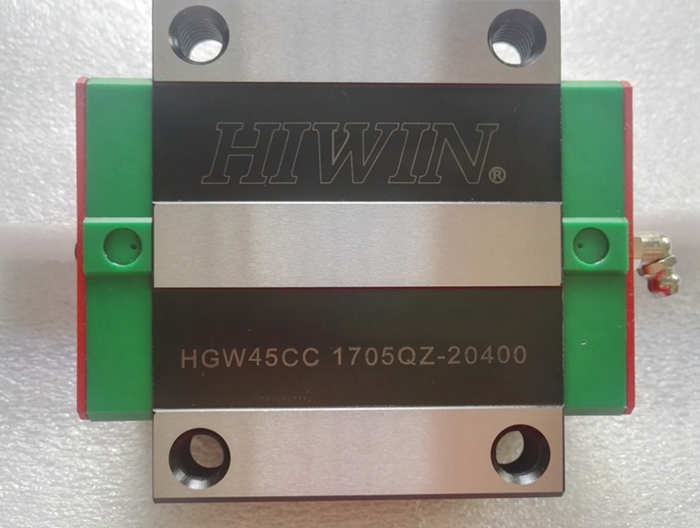

上銀導軌滑塊HGW45CC

發布時間:2018/3/22 9:35:36 瀏覽次數:2217

上銀導軌滑塊HGW45CC導軌尺寸圖：

HGW45CC滑塊包含HGW45CA滑塊和HGW45CB滑塊。（因為后綴CC 滑塊安裝方式是上鎖式或下鎖式；后綴CA 滑塊是上鎖式；后綴CB 滑塊是下鎖式，所以HGW45CC包含HGW45CA和HGW45CB。）

注：1kgf=9.81N

型號	組件尺寸（mm）			滑塊尺寸（mm）													滑軌尺寸（mm）
型號	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M	T	H2	H3	WR	HR	D	h	d	P	E
HGW45CC	60	9.5	37.5	120	100	10	80	97	139.4	13	10	12.9	M12	15.1	8.5	20.5	45	38	20	17	14	105	22.5

型號	滑軌固定螺栓尺寸	基本動額定負荷	基本靜額定負荷	容許靜力矩（KN-m）			重量（kg）
型號	（mm）	C（KN）	C0（KN）	MR	MP	MY	滑塊	導軌/米
HGW45CC	M12×35	77.57	102.71	1.98	1.55	1.55	2.79	10.41

臺灣上銀直線導軌HGW45CC行走平行度：

滑軌長度（mm）	精度等級(μm)
滑軌長度（mm）	C	H	P	SP	UP
0 ~100	12	7	3	2	2
100~200	14	9	4	2	2
200~300	15	10	5	3	2
300~500	17	12	6	3	2
500~700	20	13	7	4	2
700~900	22	15	8	5	3
900~1100	24	16	9	6	3
1100~1500	26	18	11	7	4
1500~1900	28	20	13	8	4
1900~2500	31	22	15	10	5
2500~3100	33	25	18	11	6
3100~3600	36	27	20	14	7
3600~4000	37	28	21	15	7

臺灣上銀直線滑軌HG系列預壓等級：

預壓等級	標記	預壓力	使用條件	使用范圍
無預壓	Z0	0~0.02C	負荷方向固定且沖擊小，精度要求低	搬送裝置，自動包裝機，自動化產業機械，一般工業機械的XY軸，焊接機，熔斷機，工具交換裝置
中預壓	ZA	0.05C~0.07C	輕負荷且要求高精度	一般工業機械的Z軸，放電加工機，NC車床，精密XY平臺，測定器，機械加工中心，立式加工中心，工業用機器人，自動涂裝機，各種高速材料供給裝置
重預壓	ZB	0.10C~0.12C	剛性要求，且有振動，沖擊之使用環境	機械加工中心，磨床，NC車床，立式或臥式銑床，機床的Z軸，重切削加工機
等級	互換性線軌（單出件）			非互換性線軌（組合件）
預壓等級	Z0，ZA			Z0，ZA，ZB

臺灣上銀導軌HGW45CC端距(E) :

臺灣上銀HGW45CA導軌端距(E) :

東莞市啟威五金機電有限公司備有導軌標準長度庫存供應客戶需求。若客戶訂購非標準長度導軌時，端面距離E的尺寸最好不要大于1/2P,防止因E的尺寸過大導致導軌裝配后端部的不穩定，從而降低直線導軌的精度。

L=(n-1)×P+2×E

L:導軌總長度（mm）

n:螺栓孔數

P:螺栓孔與孔之間的距離（mm）

E：最邊上的螺栓孔中心至端面的距離（mm）

舉例說明：HGW45CC2R1000ZAC，孔與孔之間的距離為105，總長為1000，計算方式如下：

1000÷105=9.524，那么導軌可以分成9等分，余下的就是導軌端距總和。1000-105×9=55,由此可知，導軌兩端端距總和為55，如果端距平分就是27.5-27.5,其他分法:27-28,26-29,25-30,24-31.......，只要總和等于55就可以了。

上銀HG系列滑軌安裝方式（一種是上鎖式，一種是下鎖式）

直線導軌撞彎如何校直：

導軌基準導軌理論基準直線是空間直線，所以兩個互相垂直的平面分別校直，在校直過程中，直線度誤差的測量也在這兩個平面內操作。導軌是剛性件，撓度較小，所以校直幅度不宜過大，校直過程中，直線度誤差計算采用最小二乘法。在校直的過程中，是以最小二乘中線作為基準直線。在校兩條導軌平行程度時，也是采用最小二乘中線為基準。

校直過程中的基準直線實際是平行基準導軌最小二乘中線并且通過極限點的直線。由于以基準導軌最小二乘中線為基準線，為調整方便，選取平行基準線并且通過極限點的直線作為調整的基準，然后計算出各測點相對該調整基準直線的偏移量，按其偏移量進行調整。在校直例中，鉛垂面的極限點就是最大值；水平面的極限點就是上側導軌的最大值或下側導軌的最小值。

直線導軌的校直步驟：

1. 第二條導軌的平行度校直
（1）測量出該導軌的直線度誤差和各測點的相對坐標（偏移量）；然后，分別用水平儀測出兩條導軌起始點與結束點的角度差（聯結件之間均緊固），通過角度差和在長度方向的距離可以計算出首尾兩點的高度差。用千分表測出兩條導軌首尾端點水平方向平行度的變化量。
（2）第二條導軌的調整必須以第一條（已校直過的）導軌為基準。要使該導軌的調整基準直線與基準導軌的最小二乘中線（基準導軌的理想直線基準）在鉛垂方向平行，即兩條理想基準直線共平面（將這兩條異面直線平移到一個鉛垂面中能夠平行）。

2. 基準導軌的校直
（1）利用空間直線度測量儀測量出導軌水平和鉛垂方向的直線度誤差，并且計算出各測點相對最小二乘中線的偏移量。
（2）根據計算結果的，確定直線基準。然后根據相應點的偏移量，為各處增加材料，調整好導軌，使其在兩個平面的直線度誤差達到要求。
