HIWIN線性滑臺KK5002C-250A1-F0

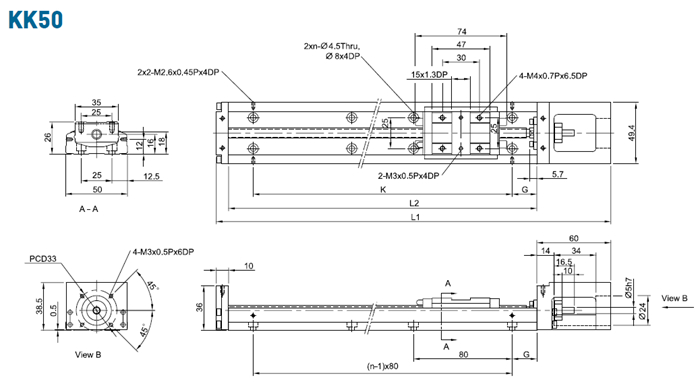

HIWIN線性滑臺KK5002C-250A1-F0尺寸表：
|
型號 |
軌道長度L2 （mm） |
全長L1 （mm） |
最大行程（mm） |
G（mm） |
K（mm） |
n |
重量（kg） |
||
|
A1滑座 |
A2滑座 |
A1滑座 |
A2滑座 |
||||||
|
KK5002C-250A1-F0 |
250 |
320 |
170 |
105 |
45 |
160 |
3 |
1.4 |
1.6 |
臺灣上銀直線滑臺選型步驟：
|
1. 使用條件 ① 有效行程 ② 空間位置限制（寬度、高度、長度） ③ 安裝方式（水平、豎直、側掛） ④ 負載重心位置 ⑤ 運轉條件（導程、速度、加減速度、工作周期） ⑥ 使用環境（高溫、震動、油、水、腐蝕） |
5. 馬達負載計算 ① 最高速度 ② 馬達解析度 ③ 馬達扭矩計算 |
|
2. 要求精度 ① 位置精度 ② 重現精度 ③ 行走平行度 |
6. 運轉分析 ① 加速度 ② 實際運轉模式 |
|
3. 應用形式 ① 單軸 ② 兩軸 ③ 多軸 ④ 特殊組合 |
7. 其他配件 ① 相關配件選用 （極限開關、馬達轉接板、鋁護蓋、電纜保護管） |
|
4. 馬達選用 ① AC伺服馬達 ② 步進馬達 ③ 有無剎車（內附、外掛） |
8. 最終確認 ① 使用條件再確認 ② 價格、交期 ③ 追加加工 ④ 特殊要求 |
上銀線性滑臺KK5002C負載規格:
|
型號 |
滾珠絲杠 |
線性滑軌 |
|||||||||||
|
公稱外徑（mm） |
導程（mm） |
基本動額定負荷（N）
|
基本凈額定負荷（N） |
基本動額定負荷（N）
|
基本凈額定負荷（N）
|
容許靜力矩 |
|||||||
|
俯仰MP （N-m） |
偏擺MY （N-m） |
滾動MR （N-m） |
|||||||||||
|
-- |
-- |
滑座A |
滑座A |
滑座A1
|
滑座A2
|
滑座A1
|
滑座A2 |
滑座A1
|
滑座A2 |
||||
|
KK5002C-250A1 |
8 |
2 |
1813 |
2910 |
8007 |
12916 |
116 |
545 |
116 |
545 |
222 |
444 |
|
HIWIN直線滑臺KK5002C精度及最大速度：
|
型號 |
定位重現性 (mm) |
定位精度 (mm)
|
行走平行度 (mm)
|
最大啟動扭力 （N-cm） |
最大速度 （mm/sec） |
|
KK5002C-250A1 |
±0.01 |
-- |
-- |
2 |
270 |
HIWIN滑臺KK5002C-250A1-F0配件組裝三維圖：
臺灣HIWIN線性滑臺KK5002配件的用途：
| 鋁護蓋、伸縮護套 | 可防止異物、雜質進入KK模組之內而影響其使用壽命、精度、順暢度。 |
| 馬達連接法蘭 | 可將各種不同馬達鎖固于上銀KK模組之上。 |
| 極限開關 | 提供滑塊定位、啟動原點以及防止滑塊超過行程之安全機製。 |
上銀四大模組系列特征：
上銀KK模組特征：
1、同步聯結器技術：
利用同步聯結器可使滾珠均勻等間隔的排列，滾珠與滾珠間的相互撞擊金屬聲消失，尖銳的高頻聲音強度有效的降低。
2、切線外循環技術：
滾珠沿著螺旋路徑之切線方向進入回流系統，可以減少滾珠對于回流系統的沖擊，進而改善傳統外循環的速度、加速度與順暢度，并且有效的降低滾珠沖擊回流系統時所產生的噪音，實現高速及低噪音的定位傳動。
上銀SK模組特征：
1、儲油功能同步聯結器技術：
搭配具儲油功能專利同步聯結器可使滾珠均勻等間隔的排列，滾珠與滾珠間的相互撞擊金屬聲消失，尖銳的高頻聲音強度大大的降低。
2、切線外循環技術：
滾珠沿著螺旋路徑之切線方向進入回流系統，可以減少滾珠對于回流系統的沖擊，進而改善傳統外循環的速度、加速度與順暢度，并且有效的降低滾珠沖擊回流系統時所產生的噪音，實現高速及靜音的定位傳動。
上銀KS模組特征：
無塵室等級Class 10~100，不銹鋼護蓋，內置AC伺服馬達（選配）， 高重現精度±0.01mm，防塵等級佳，客制化行程，價格合理。
上銀KA模組特征 ：
安裝與維護容易、低價格、高鋼性、高重現精度±0.01mm、內置AC伺服馬達（選配） 、客制化行程。
HIWIN模組熱銷型號：
KK5002C-150A1-F0 KK5002P-250A1-F0 KK6010P-300A1-F0 KK8610C-540A1-F0
KK5002C-300A1-F0 KK6005P-400A1-F0 KK6010P-500A1-F0 KK8620P-740A1-F0
