HIWIN導軌HGW65CA

發布時間:2018/3/22 15:58:40 瀏覽次數:1043

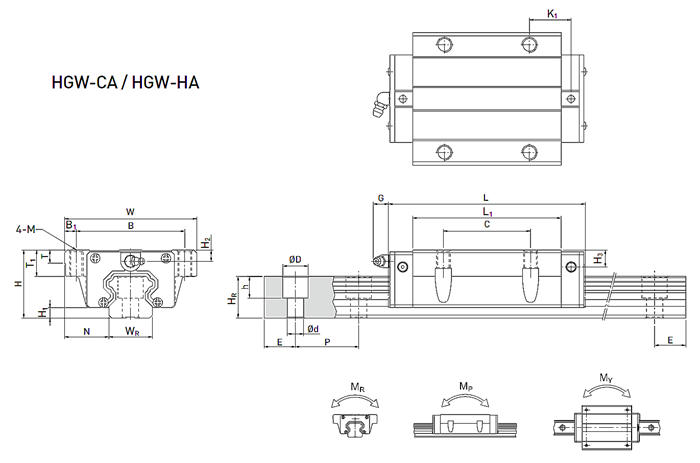

HIWIN導軌HGW65CA尺寸圖：

（HGW65CC包含HGW65CA、HGW65CB）

注：1kgf=9.81N

型號	組件尺寸（mm）			滑塊尺寸（mm）													滑軌尺寸（mm）
型號	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M	T	H2	H3	WR	HR	D	h	d	P	E
HGW65CA	90	15	53.5	170	142	14	110	144.2	200.2	23.1	14	12.9	M16	25	15	15	63	53	26	22	18	150	35

型號	滑軌固定螺栓尺寸	基本動額定負荷	基本靜額定負荷	容許靜力矩（KN-m）			重量（kg）
型號	（mm）	C（KN）	C0（KN）	MR	MP	MY	滑塊	導軌/米
HGW65CA	M16×50	163.63	215.33	6.65	4.27	4.27	9.17	21.18

臺灣上銀導軌HGW65CA端距(E) :

東莞市啟威五金機電有限公司備有導軌標準長度庫存供應客戶需求。若客戶訂購非標準長度導軌時，端面距離E的尺寸最好不要大于1/2P,防止因E的尺寸過大導致導軌裝配后端部的不穩定，從而降低直線導軌的精度。

L=(n-1)×P+2×E

L:導軌總長度（mm）

n:螺栓孔數

P:螺栓孔與孔之間的距離（mm）

E：最邊上的螺栓孔中心至端面的距離（mm）

舉例說明：HGW65CA1R1000ZAC，孔與孔之間的距離為150，總長為1000，計算方式如下：

1000÷150=6.667，那么導軌可以分成6等分，余下的就是導軌端距總和。1000-150×6=100,由此可知，導軌兩端端距總和為100，如果端距平分就是50-50,其他分法:51-49,52-48,53-47.......，只要總和等于100就可以了。

臺灣HIWIN直線導軌HG65預壓等級：

預壓等級	標記	預壓力	使用條件	使用范圍
無預壓	Z0	0~0.02C	負荷方向固定且沖擊小，精度要求低	搬送裝置，自動包裝機，自動化產業機械，一般工業機械的XY軸，焊接機，熔斷機，工具交換裝置
中預壓	ZA	0.05C~0.07C	輕負荷且要求高精度	一般工業機械的Z軸，放電加工機，NC車床，精密XY平臺，測定器，機械加工中心，立式加工中心，工業用機器人，自動涂裝機，各種高速材料供給裝置
重預壓	ZB	0.10C~0.12C	剛性要求，且有振動，沖擊之使用環境	機械加工中心，磨床，NC車床，立式或臥式銑床，機床的Z軸，重切削加工機
等級	互換性線軌（單出件）			非互換性線軌（組合件）
預壓等級	Z0，ZA			Z0，ZA，ZB

臺灣HIWIN導軌HGW65CA行走平行度：

滑軌長度（mm）	精度等級(μm)
滑軌長度（mm）	C	H	P	SP	UP
0 ~100	12	7	3	2	2
100~200	14	9	4	2	2
200~300	15	10	5	3	2
300~500	17	12	6	3	2
500~700	20	13	7	4	2
700~900	22	15	8	5	3
900~1100	24	16	9	6	3
1100~1500	26	18	11	7	4
1500~1900	28	20	13	8	4
1900~2500	31	22	15	10	5
2500~3100	33	25	18	11	6
3100~3600	36	27	20	14	7
3600~4000	37	28	21	15	7

上銀HG65滑軌安裝方式（一種是上鎖式，一種是下鎖式）

HIWIN上銀直線導軌真假辨認：

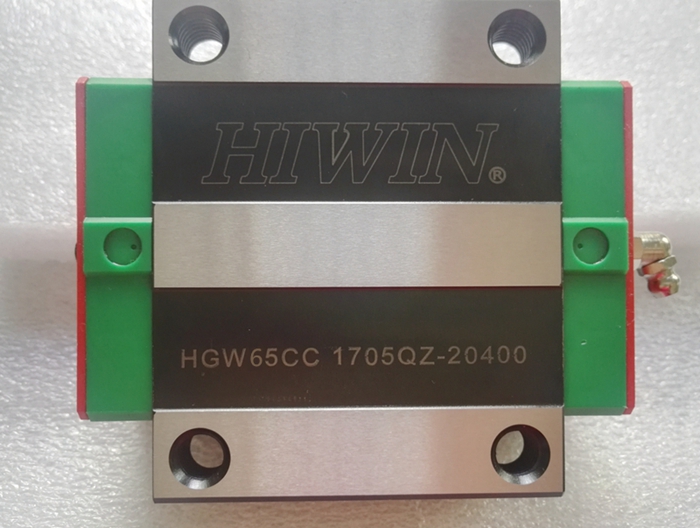

1. 看外觀，上銀滑塊顏色比較細膩，滑塊端蓋處無毛刺，無間隙，做工精致。軌道上的防偽標志HIWIN鋼印比較特殊，需要從背光面才能看到，鋼印清晰，立體感強。
2. 看產品標識，滑塊和軌道都要看。仿品一般打的標字體偏大，生產編碼幾乎都是一樣。
3. 看組裝之后的順暢度，互換組裝順暢度。互換后的上銀導軌滑動起來非常順暢，間隙非常精密，仿造的很難達到。仿品經不起來回互換組裝，有可能把滑塊組裝到另一支軌道上就會出現卡頓，不順暢，或間隙忽大忽小的情況。
4. 測精度。仿品不可能做到上銀那種精度，多次抽查檢驗正品與仿品精度對比。
